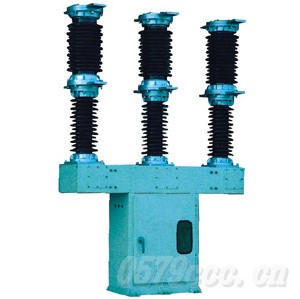

ZW30-40.5系列户外高压真空断路器是三相交流50Hz的高压开关设备，
主要用于40.5KV输变电系统的控制与保护，也可用于多电网及工矿企业
的正常操作与短路保护之用，并可用作联络断路器及开合电容器组的场合。
该产品配CT17-IVB型弹簧储能操动机构，可以远控电动储
能、电动分、合闸操作，也可就地手动储能、手动分、合闸操作。
一、产品概述
ZW30-40.5型系列户外高压真空断路器是三极交流50Hz的户外高压电器设备,适用于40.5kV输配电系统的控制和保护,也可用于联络断路器及开合电容器组的场合。
二、产品特征
1、ZW30-40.5产品为户外瓷瓶支柱式结构，机构与本体具有垂直，手车，铁道电气化等多种布置形式，整机体积小，重量轻，结构简单，安装调试方便，不检修周期长。
2、开断性能优良，燃弧时间短，可开断短路电路31.5KA，电容器电流630A。
3、防污等级高，可适用于海拔3000m以下的地区。
4、产品表面全部采用达克罗或热镀锌处理，外壳采用不锈钢材料，防腐能力强。
5、每相可内附4只电流互感器，也可采用外附电流互感器结构，准确精度可以达到0.2S级。
6、配用过渡支架可供油断路器及其他产品更换改造使用。
三、产品主要技术参数
序号 名 称 单位 数 据
1 额定电压 kV 40.5
2 额定绝缘水平 雷电冲击耐压(峰值)
工频耐压 （1min） kV
kV 185/215(断口)
95/118(断口)
3 额定电流 A 2000
4 机械寿命 次 10000
5 额定短路开断电流 kA 31.5
6 额定短路关合电流 (峰值) kA 80
7 额定短时耐受电流(热稳定电流) kA 31.5(4s)
8 额定峰值耐受电流(动稳定电流)(峰值) kA 80
9 额定失步开断电流 kA 10
10 合闸时间(额定操作电压下) ms 45≤t合≤100
11 分闸时间(额定操作电压下) ms 30≤t分≤65
12 额定操作顺序 分-0.3s-合分-180s-合分
13 额定短路电流开断次数 次 21
14 额定开合单个电容器组电流 A 630
15 额定SF6充气压力 MPa 0.02（无CT）/0.2（带CT）
